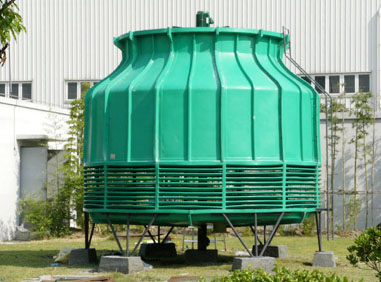

圆形逆流式冷却塔

 圆形逆流式冷却塔



圆形逆流式玻璃钢冷却塔 玻璃钢冷却塔是利用水和空气的接触，通过蒸发作用来散去工业上或制冷空调中产生的废热的一种设备。基本原理是：干燥(低焓值)的空气经过风机的抽动后，自进风网处进入冷却塔内；饱和蒸汽分压力大的高温水分子向压力低的空气流动，湿热(高焓值)的水自播水系统洒入塔内。当水滴和空气接触时，一方面由于空气与不的直接传热，另一方面由于水蒸汽表面和空气之间存在压力差，在压力的作用下产生蒸发现象，带到目前为走蒸发潜热，将水中的热量带走即蒸发传热，从而达到降温之目的的冷却塔。 　冷却塔大气压力：P =99.4×103 kPa 　　干球温度：θ =31.5℃ 　　湿球温度：τ =28℃（方形和普通型为27℃） 　　
冷却塔设计参数 1.标准型：进塔水温37℃,出塔水温32℃ 2.中温型：进塔水温43℃,出塔水温33℃ 3.高温型：进塔水温60℃,出塔水温35℃ 4.普通型：进塔水温37℃,出塔水温32℃ 5.大型塔：进塔水温42℃,出塔水温32℃ 工业中，使热水冷却的一种设备。水被输送到塔内，使水和空气之间进行热交换，或热、质交换，以达到降低水温的目的。 冷却塔的工作过程： 以圆形逆流式冷却塔的工作过程为例：热水自主机房通过水泵以一定的压力经过管道、横喉、曲喉、中心喉将循环水压至冷却塔的播水系统内，通过播水管上的小孔将水均匀地播洒在填料上面；干燥的低晗值的空气在风机的作用下由底部入风网进入塔内，热水流经填料表面时形成水膜和空气进行热交换，高湿度高晗值的热风从顶部抽出，冷却水滴入底盆内，经出水管流入主机。一般情况下，进入塔内的空气、是干燥低湿球温度的空气，水和空气之间明显存在着水分子的浓度差和动能压力差，当风机运行时，在塔内静压的作用下，水分子不断地向空气中蒸发，成为水蒸气分子，剩余的水分子的平均动能便会降低，从而使循环水的温度下降。从以上分析可以看出，蒸发降温与空气的温度（通常说的干球温度）低于或高于水温无关，只要水分子能不断地向空气中蒸发，水温就会降低。但是，水向空气中的蒸发不会无休止地进行下去。当与水接触的空气不饱和时，水分子不断地向空气中蒸发，但当水气接触面上的空气达到饱和时，水分子就蒸发不出去，而是处于一种动平衡状态。蒸发出去的水分子数量等于从空气中返回到水中的水分子的数量，水温保持不变。由此可以看出，与水接触的空气越干燥，蒸发就越容易进行，水温就容易降低。 玻璃钢冷却塔分类： 一、按通风方式分有自然通风冷却塔、机械通风冷却塔、混合通风冷却塔。 　　二、按热水和空气的接触方式分有湿式冷却塔、干式冷却塔、干湿式冷却塔。 　　三、按热水和空气的流动方向分有逆流式冷却塔、横流（交流）式冷却塔、混流式冷却塔。 　　四、按用途分一般空调用冷却塔、工业用冷却塔、高温型冷却塔。 　　五、按噪声级别分为普通型冷却塔、低噪型冷却塔、超低噪型冷却塔、超静音型冷却塔。 　　六、其他如喷流式冷却塔、无风机冷却塔、双曲线冷却塔等 玻璃钢冷却塔的试用范围： 工业生产或制冷工艺过程中产生的废热，一般要用冷却水来导走。冷却塔的作用是将挟带废热的冷却水在塔内与空气进行热交换，使废热传输给空气并散入大气中。例如：火电厂内，锅炉将水加热成高温高压蒸汽，推动汽轮机做功使发电机发电，经汽轮机作功后的废汽排入冷凝器，与冷却水进行热交换凝结成水，再用水泵打回锅炉循环使用。这一过程中乏汽的废热传给了冷却水，使水温度升高，挟带废热的冷却水，在冷却塔中将热量传递给空气，从风筒处排入大气环境中。冷却塔应用范围：主要应用于空调冷却系统、冷冻系列、注塑、制革、发泡、发电、汽轮机、铝型材加工、空压机、工业水冷却等领域，应用L多的为空调冷却、冷冻、塑胶化工行业。
