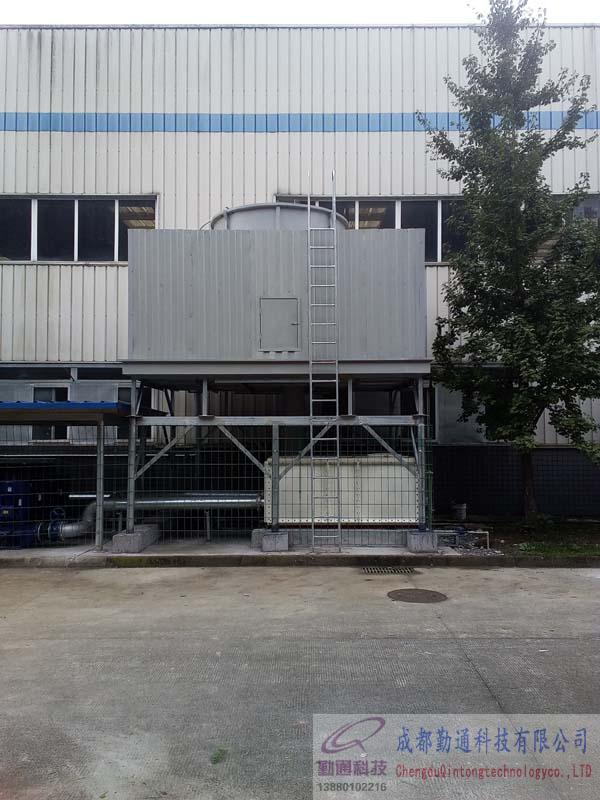

方形横流式冷却塔



方形横流式冷却塔
 方形横流式冷却塔
方形横流式冷却塔

方形横流式冷却塔 机械通风横流湿式冷却塔的主要原理和自然通风横流式冷却塔一样,只是用风机来通风,因此风速可以高一些,一般填料断面风速取,R=2. 2一3. Omls。为了保证水深比较均匀, 配水盘可以分几格,盘底打孔,装喷嘴将热水洒向填料,然后流入底部水池。 横流式冷却塔工作原理 机械进风横流湿式冷却塔工作原理 机械通风横流湿式冷却塔的主要原理和自然通风横流式冷却塔一样,只是用风机来通风,因此风速可以高一些,一般填料断面风速取,R=2. 2一3. Omls。为了保证水深比较均匀, 配水盘可以分几格,盘底打孔,装喷嘴将热水洒向填料,然后流入底部水池。淋水密度大者可达20一sov(矿·h)。填料倾斜安装。以保证运行时水不洒到填料外。对点滴式填料,倾角用90一1二,薄腆式填料倾角用5' - 6'。填料高度和深度比值取2一2.5。进风目安装百叶窗、叶片面与水平央角取450一印。。这种塔是20世纪40年代的产品,最先是从日本引入传到中国台湾,而后进人中国内地。 该玻璃钢冷却塔型的优点是:矮小,成本低(钢结构可小一号,围护板面积小),维护方便(塔内维护及散热片维护、配水盘维护等),淋水噪声小;缺点是:易生澡类(散热片没有封闭,塔上部配水盘与大气直接接触),风速分配不均(上大下小),气水成直角交换(相对速度低),散热片利用率差(比逆流多10%);由于两侧进风,对风机受力不均,风机易断裂;横流塔作为冷却塔的一种形式(另一种为逆流塔)在这几年已经逐渐退出工业塔的市场,在民用塔市场(中央空调机组配套)仍然占有相当的份额。 发展到目前它和逆流塔相比的优缺点主要是:占地面积大;热工效果差;价格高(土建与设备价格均超过逆流塔)。而优点是:山于填料段紧挨着水池,所以作为冷却塔的主噪声淋水噪声非常低,这也就是为什么它在民用塔市场仍然占有相当市场的原因。 在方形横流式冷却塔中,空气在传热传质过程中同水的流向是交叉的,故与逆流式冷却塔相比,冷却效果较差。此外回气里较大,但它的配水系统简单,易于维护,且动力消耗低。同样,根据空气流动所需动力的不同,横流式冷却塔分为自然通风和机械通风两种。 本文只介绍制冷、空调装置中常用的机械通风横流式冷却塔。 机械通风横流湿式冷却塔(图6一29) 方形横流式式冷却塔 的主要原理和自然通风横流湿式冷却塔一样,只是用风机来通风,因此风速可以高一些。一般填料断面风速取2.2一3. Om/s,填料倾斜安装,以保证运行时水不洒到填料外。对点滴式填料,倾角用90°-110°:薄膜式填料倾角用5°一6°,填料高度和深度比值取2一2.5。进风口安装百叶窗,叶片面与水平面夹角取45°-60°配水用盘式,为保证水深比较均匀,配水盘可以分多个格子。盘底打孔,装喷嘴将热水洒向填料,然后流人底部水池。淋水密度大者可达50t/(m2.h)
